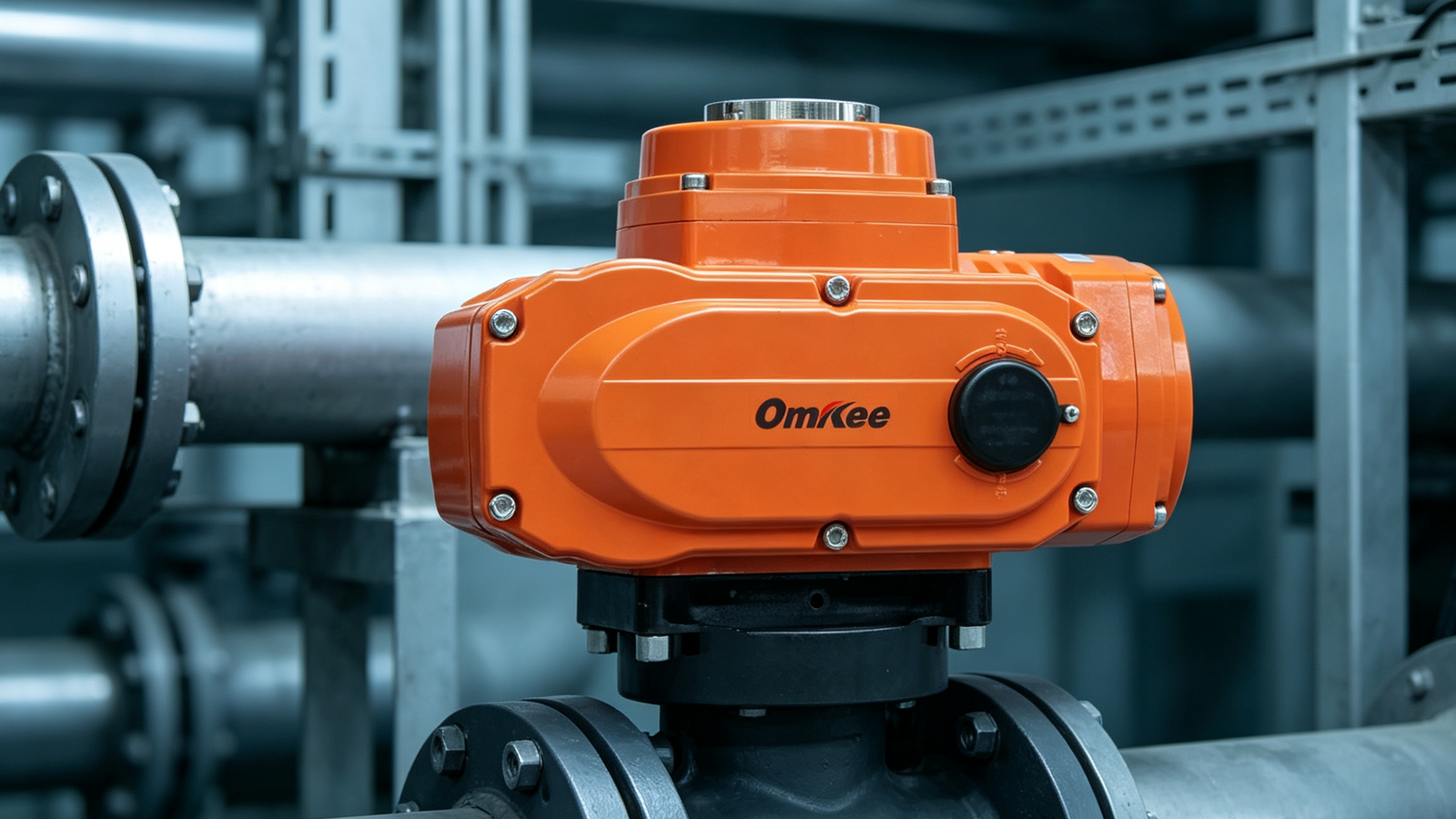

تتعامل المصانع الصناعية مع بيئات صعبة كل يوم. تواجه مصانع التكرير الكيميائي، خطوط الأنابيب للنفط، ومرفقات معالجة الغازات مخاطر مستمرة من الغازات القابلة للاشتعال، البخار، والغبار. في هذه المواقع الخطرة، يمكن أن تسبب искة واحدة كارثة. لهذا السبب، فإن اختيار محرك كهربائي مقاوم للانفجار المناسب لصمامات الدوران الرقمي (quarter-turn valves) هو قرار أمني حاسم.

تحتاج صمامات الكرة والفراشة إلى أتمتة موثوقة لإدارة تدفق السوائل بأمان. ومع ذلك، يمكن أن يؤدي اختيار الوحدة الخاطئة إلى وقف مؤقت باهظ التكلفة، غرامات تنظيمية، أو حوادث في المصنع. كمنتج رائد لمحركات صمامات كهربائية، تساعد OMKEE مهندسي وفريقات الشراء في العثور على إعداد أتمتة صمامات الأكثر أمانًا وكفاءة.

يحل هذا الدليل كل ما تحتاج إلى معرفته لاختيار المحرك المثالي لصمامات الدوران الرقمي.

كيف يعمل المقاوم للانفجار؟

للفهم أتمتة الصمامات في المناطق الخطرة، يجب عليك أولاً طرح السؤال: كيف يعمل المقاوم للانفجار؟

مفهوم خاطئ شائع هو أن غلاف مقاوم للانفجار يمنع الغاز من الدخول إلى الداخل. في الواقع، ستتسلل الغازات إلى الداخل في الغالب بمرور الوقت.

لا يمنع غلاف مقاوم للانفجار الاشتعال الداخلي. بدلاً من ذلك، يتم بناؤه قويًا بما يكفي لاحتواء الانفجار الداخلي دون انفصال. بالإضافة إلى ذلك، يحتوي الغلاف على وصلات مصقولة بدقة تسمى مسارات اللهب. تساعد هذه المسارات في تبريد الغازات الساخنة الهابطة قبل أن تصل إلى الهواء القابل للاشتعال المحيط.

نتيجة لذلك، حتى إذا أحرق قوس كهربائي داخلي من محرك المحرك الكهربائي الغاز المحاصر، لن يسبب اللهب حريقًا أكبر في منشأتك.

الخطوات الرئيسية لاختيار المحرك المناسب لصمامات الكرة والفراشة

تتطلب اختيار محركات صمامات كهربائية الصحيحة مطابقة نوع الصمام مع المتطلبات الميكانيكية والكهربائية المحددة لموقعك.

[ الخطوة 1: تأكيد نوع الصمام والحركة ] [ الخطوة 2: حساب عزم الدوران المطلوب والحوافز الأمنية ] [ الخطوة 3: مطابقة واجهة التثبيت (ISO 5211) ] [ الخطوة 4: التحقق من تصنيف المنطقة الخطرة (Ex d / Zone) ] [ الخطوة 5: اختيار نوع التحكم (On-Off مقابل ذكي) ]

1. تأكيد حركة الصمام وحاجات عزم الدوران

صمامات الكرة والفراشة كلاهما صمامات الدوران الرقمي. تعمل عن طريق الدوران ب90 درجة من حالة مفتوحة بالكامل إلى مغلقة بالكامل. لهذا السبب، ستحتاج إلى محرك الدوران الرقمي.

أولاً، ابحث عن عزم الدوران للصمام. عزم الدوران هو القوة الدورانية المطلوبة لتحريك العمود. يمكنك الحصول على هذه القيمة مباشرة من مورد صمامات الكرة أو مورد صمامات الفراشة.

بعد ذلك، أضف حافة أمان:

• خدمات السوائل النظيفة: أضف عامل أمان يتراوح بين 20% و25%.

• الوسائط اللزجة، العصارة، أو الجافة: أضف عامل أمان يتراوح بين 30% و50%.

إذا كانت صمامك تتطلب عزمًا عاليًا تحت ضغوط شديدة، اختر محرك كهربائي معمق لتجنب توقف المحرك.

2. التحقق من واجهة التثبيت ISO 5211

يجب أن يكون تثبيت المحرك بسيطًا ودقيقًا. التماثل غير السليم في الأعمدة يسبب تآكلًا غير متساوٍ، تسربًا في العمود، وفشلًا مبكرًا في الغطاء.

ابحث عن محرك الدوران الرقمي مصنوع مع flange تثبيت ISO 5211. ISO 5211 هو معيار عالمي يحدد:

• بعد وشكل عمود الدفع (مربع مزدوج، ممر مفتاح، أو مسطح).

• قطر دائرة البراغmanes على flange التثبيت.

عندما يتطابق كلاً من الجزء العلوي للصمام والمحرك مع نفس حجم flange ISO (مثل F05، F07، أو F10)، يمكنك تثبيتهما معًا مباشرة. هذا يزيل التكلفة وال хлопоты الخاصة بالملحقات التثبيتية المخصصة.

3. التحقق من تصنيفات الانفجار وحماية الغلاف

يتم تصنيف المناطق الخطرة بحسب الأ zonas أو الأقسام بناءً على مدى توفر المادة القابلة للاشتعال:

• Zone 1 / Class I, Div 1: الغازات القابلة للاشتعال من المحتمل أن توجد أثناء العمليات العادية.

• Zone 2 / Class I, Div 2: الغازات القابلة للاشتعال توجد فقط أثناء الظروف غير العادية أو التسربات.

تأكد من أن مورد المحرك الكهربائي يوفر علامات Ex واضحة على اللوحة التوضيحية. على سبيل المثال، تصنيف Ex d IIC T4 Gb يعني أن الوحدة لديها غلاف مقاوم للانفجار (Ex d)، آمنة للغازات الصعبة من فئة الهيدروجين (IIC)، وتظل تحت درجة حرارة السطح 135 درجة مئوية (T4).

بالإضافة إلى ذلك، تحقق من تصنيف الدخول. غلافات IP67 أو IP68 المقاومة للطقس تحمي الإلكترونيات الداخلية من المطر، الرطوبة، والغبار في الخارج.

4. اختيار بين التحكم الأساسي On-Off والتحكم الذكي

تتطلب أنظمة الأتمتة الحديثة مستويات مختلفة من التحكم.

• التحكم On-Off: الأفضل لمهام العزل البسيطة المفتوحة/مغلقة.

• التحكم التعديلي: يستخدم إشارة إدخال 4–20mA أو 0–10V لتحديد موقع الصمام بدقة للتحكم في التدفق.

• التحكم الذكي: محرك كهربائي ذكي يشتمل على شاشة رقمية، إعداد إشعاعي تحتاج إلى تدخل، وتسجيل تشخيصي. يتصل بسلاسة بشبكات الحقل مثل Modbus أو PROFIBUS، مما يسمح للعاملين بتتبع اتجاهات عزم الدوران وتخطيط الصيانة التنبؤية.

احتياجات تشغيل صمام الكرة مقابل صمام الفراشة

على الرغم من أن كلا النوعين من الصمامات يستخدمان حركة الدوران الرقمي، تختلف ديناميكياتهما الداخلية بشكل كبير.

لماذا التعاون مع OMKEE Valve؟

بناء نظام تشغيل صمامات آمن يتطلب معدات موثوقة ودعمًا فنيًا قويًا. OMKEE هو منتج خبرة لصمامات كرة كهربائية صينية ومصنع صمامات كهربائية يخدم عملاء صناعيين عالميين.

إليك أسباب اعتماد مهندسي OMKEE على أتمتة المناطق الخطرة:

• جودة مباشرة من المصنع: كمنتج رائد لمحركات صمامات كهربائية، تسيطر OMKEE على عمليات التصنيع الصارمة من لف المحرك إلى اختبار مسار اللهب النهائي.

• أمان معتمد: جميع الوحدات مقاومة للانفجار تفي بمعايير دولية صارمة لمناطق الخطرة Zone 1 و Zone 2.

• مجموعات كاملة: تعمل OMKEE كمورد كامل لصمامات الكرة وصمامات الفراشة. نقدم حزمًا مُقسمة من الصمامات والمحركات مدربة بالكامل وجاهزة للتثبيت.

• تخصيص مرن: من الفولتية المخصصة إلى الاتصال المتقدم بشبكات الحقل، تقوم OMKEE بتخصيص المنتجات لاحتياجات مشروعك الدقيقة.

قائمة مراجعة ملخصة لمشروعك التالي

قبل تقديم طلب لمحركات صمامات كهربائية، اتبع هذه القائمة المراجعة السريعة:

1. ما نوع الصمام، حجم الأنبوب، والضغط القصوى للنظام؟

2. ما هو عزم الدوران المطلوب، بما في ذلك الحافة الأمنية؟

3. هل يتطابق الجزء العلوي للصمام مع نمط تثبيت ISO 5211؟

4. ما هو تصنيف المنطقة الخطرة الدقيق (Zone 1، Zone 2، مجموعة الغاز، فئة درجة الحرارة)؟

5. هل تحتاج إلى On-Off أساسي، تعديلي، أو محرك كهربائي ذكي؟
